B超機如同醫生多了一雙透視的雙眼，那么B超機的眼睛在哪里?接下來為您介紹的就是B超機機必不可缺的雙眼——超聲探頭，那么隨之而來的就是什么是超聲探頭?它的原理又是什么?它的種類又有哪些?
什么是超聲探頭?
我們都知道超聲診斷儀是通過探頭產生入射超聲波(發射波)和接收反射超聲波(回波)的，它是診斷設備的重要部件，如同B超機的眼睛，也是與人體和設備之間產生連接的介質。
而超聲探頭的任務就是將電信號變換為超聲波信號或相反的將超聲波信號變換為電信號。探頭可以發射和接收超聲，進行電聲和信號轉換，是能夠?qū)⒂芍鳈C(jī)送來的電信號轉變?yōu)楦哳l振蕩的超聲信號，又能將組織臟器反射回來的超聲信號轉變?yōu)殡娦盘?hào)而顯示于主機的顯示器上。超聲探頭就是利用了這一工作原理制成，說通俗點就是將超聲發出的電信號變?yōu)楦哳l率的聲波通過人體發射后再將反射回來的信號變?yōu)殡娦盘?hào)顯示在主機屏幕上，如同鯨魚在海洋中發射的超聲頻率，如同蝙蝠在夜間通過聲波的反射判斷物體的遠近。
而探頭內部分的晶片，在通電狀態下，它能產生彈性形變，從而產生超聲聲波;相反情況下，當超聲聲波通過晶片時，又能引起它產生彈性形變，繼而引起電壓的變化，最后通過信號處理板對相應電信號變化的處理來完成被探測物的圖像探查，這一處理過程稱之為壓電效應(正、逆壓電效應)。
超聲探頭內部由哪些組成呢?
探頭的組成主要由晶片、聲透鏡、匹配層、吸聲塊、支撐架、聲頭外殼。
那么探頭最主要的部分是什么呢?
探頭最關鍵的部位就在于它的晶片，晶片是一個具有壓電效應的單晶或多晶體薄片，它的作用是將電能和聲能互相轉換。就是我們剛剛說的機器發射出的信號進入人體在轉換為電信號反饋到主機屏幕上。
探頭組件是通過插件與超聲機進行連接的，而插頭的連接由里面的超聲機的插座相連接的，常見的插針數量有24P、96P、156P、260P等。
超聲探頭種類又有哪些呢?

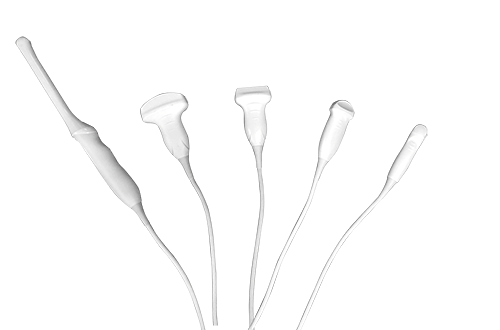

它們分別是：凸陣探頭、線陣探頭、微型凸陣探頭、體腔探頭、陰道探頭、雙面直腸探頭、微型探頭、穿刺探頭、環陣陳列探頭、機械扇掃探頭、相控陣探頭等
在每個科室所用的探頭都是不一樣的，那么超聲探頭的按照工作原理來進行分類主要是分為脈沖回波式和多普勒式。
那么如果按照不同的類型來進行又如何分類呢?
按診斷部位進行分類有：眼科探頭、心臟探頭、腹部探頭、顱腦探頭、腔內探頭和兒童探頭等之分;
按應用分類方式分類：有體外探頭、體內探頭、穿刺活檢探頭之分;
按探頭中換能器所用振元數目分類：有單元探頭和多元探頭之分;
按波束控制方式分類：則有線掃探頭、相控陣探頭、機械扇掃探頭和方陣探頭等;
按探頭的幾何形狀分類：用在不同診則有矩形探頭、柱斷部位的各型探頭、弧形探頭類超生探頭(又稱凸型)、圓形探頭等;
常見超聲探頭對于各科室的應用?
凸陣探頭(3.5MHz)用于婦產科及肝膽胰脾腎的應用
線陣探頭(3.5MHz)用于血管及小器官的應用
相控陣探頭(3.0MHz)用于深腹部及心臟的應用
腔內探頭(6.0MHz)用于經直腸及經陰道的應用
在臨床的實際應用中，還有很多細化的B超探頭，對于常見的這些探頭中換能器的作用決定了超聲機對于人體的深度和廣度，小到血管的流動大到肝臟的成像細化。
