高集成數字式彩色多普勒技術
寬頻探頭，頻率范圍從2.0MHz到10.0MHz
強勁的組合式模塊化軟件設計
全數字式大容量圖像存貯和文件歸檔管理
適用范圍
適用于犬、牛、羊、馬、貓、豬、海豚、駱駝等。
系統描述

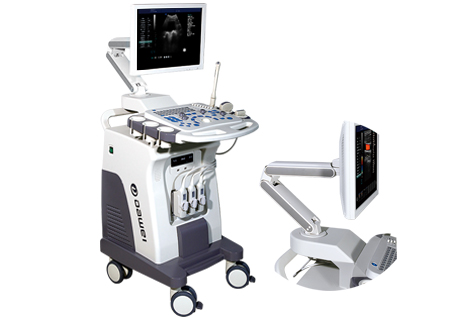

尺寸： 主機 570mm*780mm*970mm（不含顯示器）
顯示： 17英寸液晶顯示器
電源要求： 交流（AC）220V±22V 50Hz±1Hz
輸入功率： 350VA
顯示模式
黑白圖像：B、2B、4B、左右B|M、B|D、PW、M、B模式局部放大
血流圖像：頻譜：B/D、B/C/D CFM：B|C|D、B|C|M、B|C雙實時、PW、CFM、CPA
彩色血流圖像調節參數：多普勒頻率、取樣框位置和大小、基線、彩色增益、偏轉角度、壁濾波、累積次數等。
顯示深度
連續可調
聚焦
電子聚焦+聲透鏡聚焦
發射具有單焦點、雙焦點、三焦點和四焦點工作方式
接收連續動態聚焦
信號處理/多普勒聲音
動態濾波
正交解調
總增益調節
復合型增益技術：8段TGC和D-AGC
B型、C型、D型總增益分別可調
低通濾波
二次抽樣
發射電壓調節
多普勒立體聲輸出音可調
圖像處理
動態范圍變換與對數壓縮
時間濾波
空間濾波
幀相關
邊緣增強
灰階變換
B|M式或M式掃描速度
線密度控制
掃描角度/寬度控制
圖像優化處理
圖像左右翻轉
圖像上下翻轉
圖像黑白翻轉
圖像多角度旋轉
彩色灰階條倒置選擇
組織圖像與血流圖像的復合處理
黑白圖像分辨率 1024×768×8bit （256灰階）
彩色圖像分辨率 1024×768 8bit×8bit×8bit 彩色編碼
基本測量計算功能
B模式基本測量：距離、角度、周長和面積（橢圓法、軌跡法）、體積、直方圖、斷面圖
M模式基本測量：心率、時間、距離、速度
產科測量計算功能
專業動物測量軟件包
外周血管測量計算功能
面積狹窄率、管徑狹窄率測量計算
小器官測量計算功能
矯形外科測量計算功能
左髖關節、右髖關節測量
心臟測量計算功能
心臟測量軟件包——提供心率、速度、左心室、主動脈、二尖瓣、心室（右/左心室）等分析測量方法
面積狹窄百分比（％Area Sten）、管徑狹窄百分比（％Diam Sten）
體表面積BSA

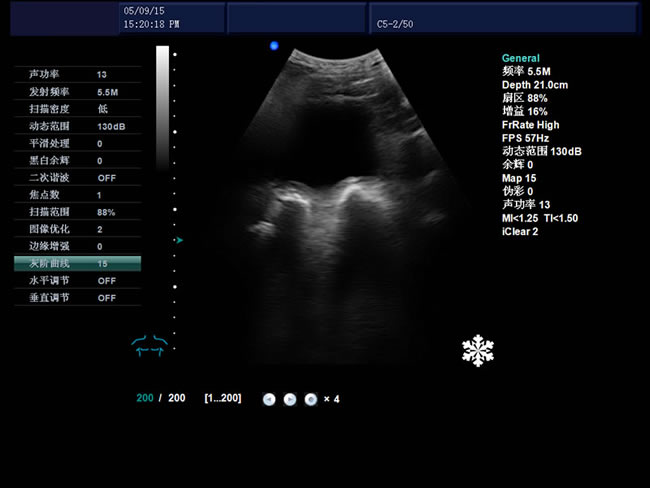

屏幕顯示信息
探頭信息、顯示模式、深度、焦點、動態范圍、體標、探頭位置標志、聲功率、患者信息、醫療機構名稱、測量值、時間和日期、標尺、掃描方向、灰階曲線、探頭當前工作
頻率、幀頻、B模式總增益、C模式總增益、D模式總增益、菜單、注釋、灰階帶、穿刺引導線、PRF、壁濾波、血流相關、累積次數、TI熱指數、MI機械指數
存儲功能
探頭參數存儲
圖像存儲
電影回放存儲
測量結果存儲
報告存儲
灰階
256灰階
界面語言
中英文可選
軌跡球功能
根據工作狀態和菜單執行，完成各種操作功能
控制多重電子尺，定位光標，完成測量功能
標配：
3.5MHz凸陣探頭
選配：
7.5MHz線陣探頭
7.5MHz直腸探頭
微凸探頭
相控陣探頭
掃描方式：凸陣/線陣/微凸
探頭接口：≥3個
操作界面：中/英文界面
顯示模式：B模式（B、B+B、4B、B+M、M)、C模式、D模式、PW模式
電子聚焦：四段電子聚焦
體位標記：犬、牛、羊、馬、貓、豬
發射頻率： 具有2.0MHz、3.0MHz、3.5MHz、4.0MHz、5.5MHz、5.0MHz、6.5MHz、9.0MHz、10MHZ、6.0MHz、7.5MHz、12.0MHz變頻接收；
測量：專業動物測量軟件包。
字符顯示：日期、時鐘、姓名、性別、年齡、醫生、醫院、注釋（全屏幕字符編輯）
電影回放：≥1000幀，可連續回放或逐幅查看
存儲：圖像存儲、探頭參數存儲、電影回放存儲、測量結果存儲、報告存儲。
灰級：256級
具有穿刺引導功能，穿刺線位置可調節
具有碎石定位，動態靶區跟蹤功能
動態范圍：0-150dB
智能TGC控制：8段。
前 處 理： 可變孔徑, 動態變跡、動態數字濾波、多波束并行處理技術等。
后 處 理： 動態范圍、灰階曲線、幀相關、組織諧波、聲功率、壁濾波、累積次數、
基線調節、取樣框調節、頻譜取樣容積、頻譜取樣容積角度、PRF等。
盲區：≤4
最大顯示深度:300mm；
幾何精度：橫向≤5%，縱向≤5%
分辨率：側向≤2mm，軸向≤1mm
外置接口：VIDEO視頻、USB接口、VGA、DICOM3.0
顯示倍率： 19種顯示模式；病變診斷更準確。
幀頻：9-508fps
掃描范圍：5%--100%
增益調節：總增益0～100%、PW增益0-100%、CFM增益：0-100%
圖像優化：7級可調
邊緣增強：8級可調
脈沖重復頻率（PRF）：13級可調
灰級曲線：16級可調
聲功率：16級可調
毛重：90kg；
主機尺寸：570mm*780mm*970mm（不含顯示器）（長*寬*高）；
